Wyssen skredtårn LS12 og LS24
Tall for vintersesongen 2024/25

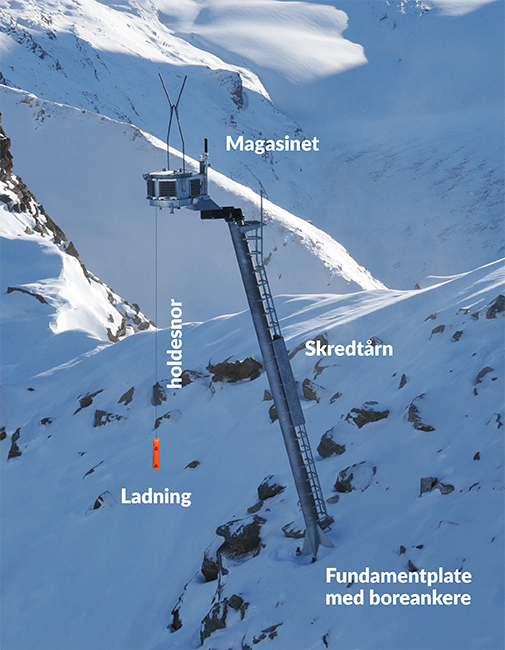

Oppsett og funksjon
LS12

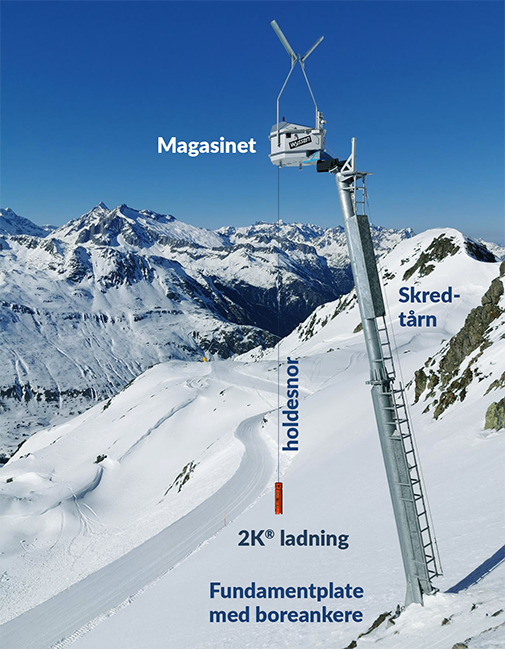

LS24
Magasinet
På magasinet er det solcellepaneler, antenne og en varsellampe montert på utsiden. I Norge, hvor det kan være lite sollys på vinteren, suppleres magasinet med en vindturbin. Inne i magasinet er det utløsermekanisme, elektronikk og 12 eller 24 ladninger beskyttet mot vær og vind. Designet er velprøvd på over 900 skredtårn verden over og har svært høy pålitelighet.
LS12
LS24

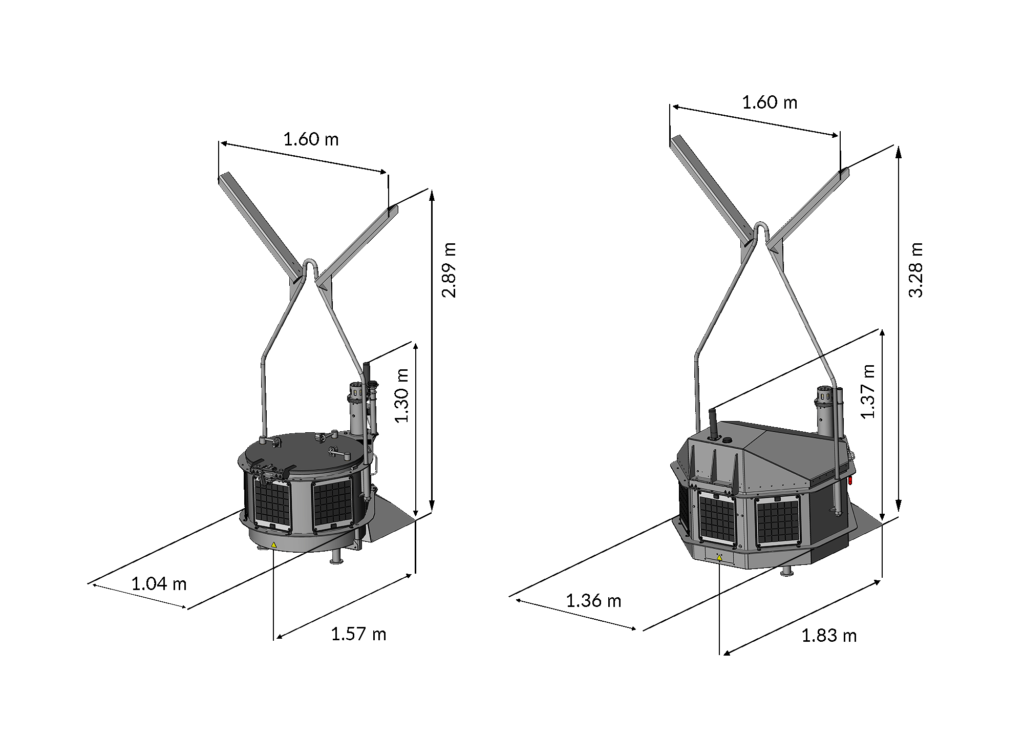

Magasinet med mål
Innvendig bilde av magasinet
LS12
LS24
Ladning 07
Ladning 07 benyttes ikke i Norge, men er vanlig i andre markeder. Ladning 07 består av to oransje halvskjell med ferdigmonterte slagtennere, som fylles med 4-5 kg eksplosiver. Ladningene settes sammen av brukeren på stedet. Ladningsbeholderen leveres med 6,5 m tau. Eksplosivet og alle andre pyrotekniske elementer kjøpes av kunden direkte fra aktuelle leverandørene.
Brukes kun sammen med LS12 og LS6.
Wyssen 2K® Ladning
Effekt
Et godt resultat under forebyggende skredkontroll avhenger av kraftige eksplosiver på riktig sted til riktig tidspunkt.
Wyssen skredtårn er utviklet for å være svært pålitelige og effektive, samtidig som de er enkle å betjene og enkle og vedlikeholde. Vi har også utformet skredtårnene slik at installasjonen er enkel i krevende høyfjellsterreng, og skånsom for sårbart miljø.
Optimalisert effektiv rekkevidde
- Stor ladning, stort virkeområde: Sprengning med 4–5 kg ladning over snødekket gir et påvirkningsområde med opptil 240 - 260 meter i diameter.
- Eksplosiver med høyfrekvent, N-formet trykkbølge har påvist best utløsningseffekt – særlig ved større avstander fra sprengningspunktet.
- Muligheten for å fundamentere tårnet på oppstikkende terreng reduserer terrenskygge for trykkbølgen.
- To ulike masthøyder gjør det mulig å optimalisere synsfeltet til ladningen etter behov.
- Robust konstruksjon gir stor fleksibilitet i plassering av utløsningspunktet i skredutsatt terreng.
Høy kost-nytte effekt
- Lav investerings- og driftskostnader sammenlignet med passive sikringstiltak
- Minimale driftskostnader takket være et gjennomtenkt system
- Reduserer skader på infrastruktur ved hyppig utløsning av mindre skred med kortere utløp
- Økonomisk gevinst gjennom reduserte stengingstider
Driftsikkert
- Ingen kritiske eller bevegelige deler er utsatt for vær og vind
- Systemet drives med solenergi eller vindgenerator og krever ikke fast strømforsyning i terrenget
- Med årlig vedlikehold opprettholdes et pålitelig system over tid
Høy sikkerhet for driftspersonell
- Forberedelse av ladningene skjer i beskyttet og trygt miljø
- Magasinet er mobilt slik at vedlikehold i terrenget unngås
Effektive operasjoner
- Fjernstyrte anlegg gjør det mulig med skredkontroll hele døgnet, uansett vær
- Brukervennlig betjening gir effektive operasjoner
- Sprengning med flere skredtårn samtidig korter ned stengningsperioden
- Hyppig utløsning av mindre skred reduserer behovet for snørydding
Minimalt inngrep i naturen
- Fundamentet krever kun 1 m2
- Korte byggetider gjør planlegging og gjennomføring enklere
- Sprenging over snødekket forhindrer skade på vegetasjonsdekket
- Enkel demontering etter endt bruk av systemene

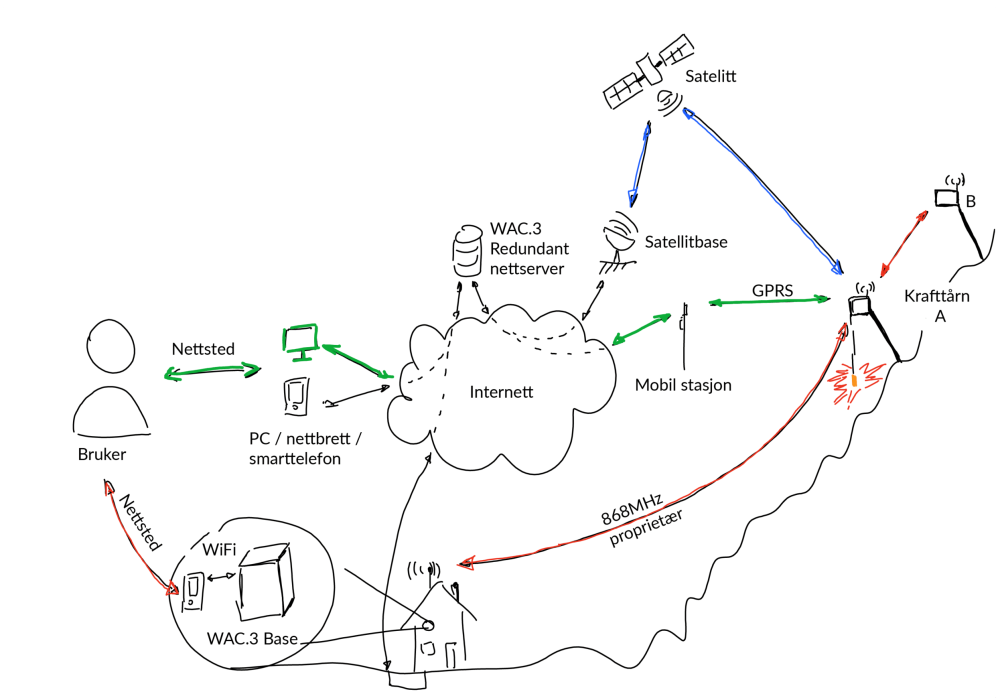

Dataflyt Wyssen Skredtårn
Skredtårn Skredtårn Skredtårn Skredtårn Skredtårn Skredtårn
Tekniske data
| GENERELT | LS12 | LS24 |
|---|---|---|
| Vekt magasin komplett inkl. ladninger | 530 kg | 540 kg |
| Mål magasinet (l x b x h) | 1600 x 1050 x 1200 mm | 1830 x 1360 x 1300 mm |
| Dimensjoner skredtårn (h) | 10 m / 12 m | |
| Helling av skredtårn: | 15° | |
| Ladninger | ||
| Antall ladninger per magasin opptil | 12 stk. | 24 stk. |
| Mengde eksplosiver | maks 5 kg | 4.2 kg |
| Mekanisme i magasinet | ||
| Motor | Likestrømsmotor | |
| Tid for å dreie en posisjon | ca. 13 s | ca. 16 s |
| Energiforsyning | ||
| Batteri i magasinet supplert av solcellepanel | 12V | |
Betjening av skredtårn
Video av forebyggense snøskredkontroll med WAC.3®:
Fordeler
- Enkel og brukervennlig
- Kan betjenes fra alle nettkompatible enheter, som PC, nettbrett eller smarttelefon
- Nettbasert løsning gir stedsuavhengig drift
- Mulighet for detonasjoner fra flere skredtårn samtidig
- Kontinuerlig, automatisk overvåking av anleggene
- Automatisk dokumentasjon og arkivering av alle data
- Dataoverføring via mobilnett, radio eller satellitt
Tilleggsfunksjoner
- ExploDoc
- RiskEval
- ComTool
- HeliTrack
- Værstasjoner
- 3D snømåling via LIA® etc.

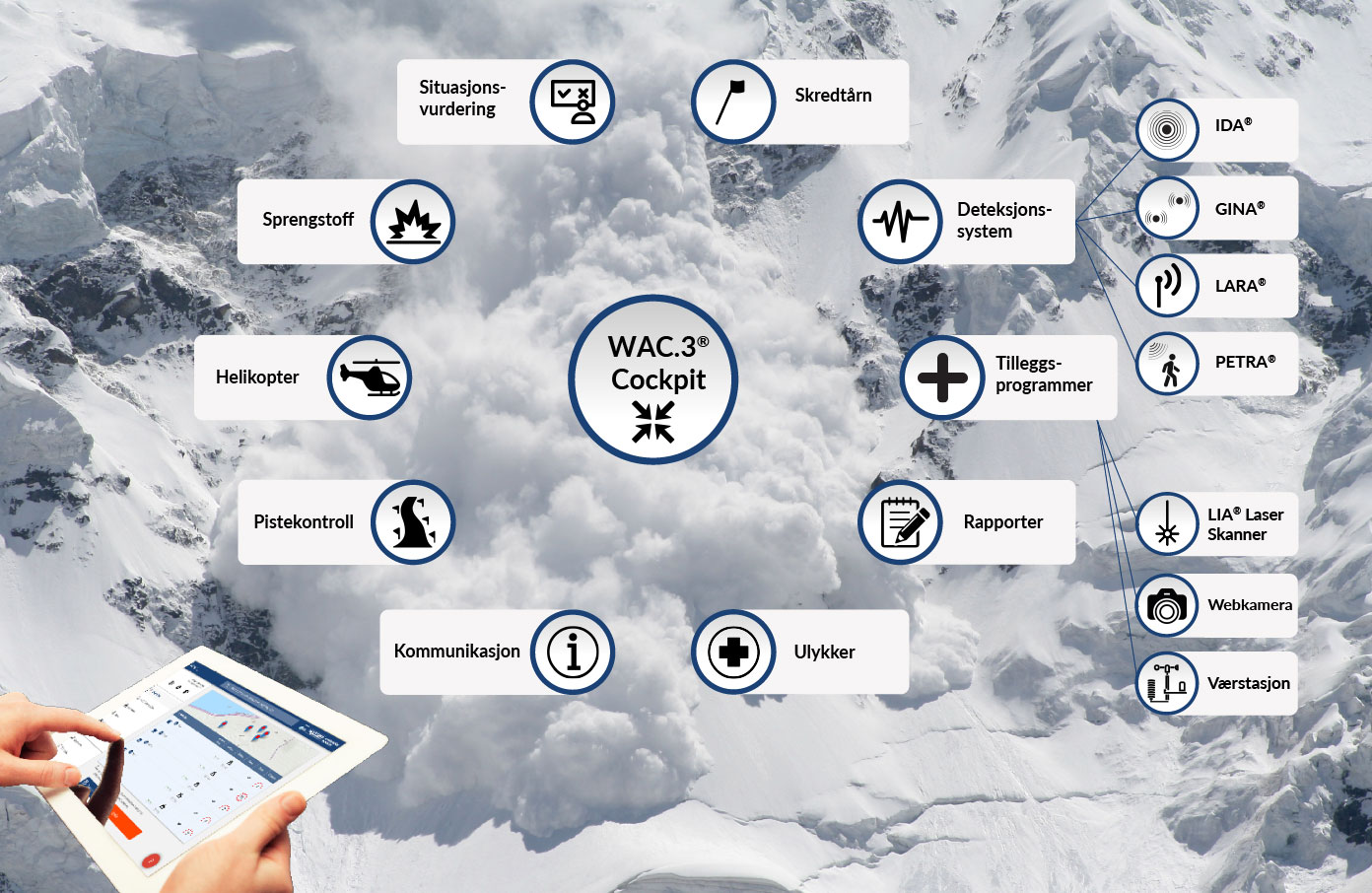

WAC.3® Cockpit
Integrering av alle teknologier, systemer og informasjon på én plattform.
Transport med helikopter
Magasinet løftes med helikopter til skredtårnene i terrenget. Ved hjelp av et føringsspor på skredtårnene kan piloten sette ned magasinet uten hjelp fra en lastepersonell. Magasinet rettes automatisk inn i riktig posisjon ved hjelp av føringssporet. En sensor registrerer at magasinet er satt i riktig vinkel. GPS-verifisering sørger også for at brukeren umiddelbart kan se i betjeningsprogramvaren om magasinet er satt på riktig skredtårn. Når alle ladningene er detonert eller det ikke er behov for flere sprengninger etter sesongslutt, hentes magasinet tilbake av helikopteret. Med Wyssen Heli-linken kan piloten også løfte magasinet av skredtårnet uten lastepersonell.
Sikkerhetsforskrifter
Operatører
Oppflyging av magasin
Transport
Avhengig av land må de planlagte flyrutene med lastede magasin godkjennes av luftfartsmyndighetene.
Lagring
Tillatelse til lagring av eksplosiver: For hver tårnplassering må byggherren innhente tillatelse fra myndigheten til lagring av eksplosiver i magasinet på skredtårnene i hele bruksperioden.
Grunnleggende om forebyggende skredkontroll
Fra praktisk erfaring og teori om dannelsen av snøskred er det kjent at effekten av en detonasjon over snødekket gir bedre resultat enn detonasjon på snøoverflaten eller i snødekket. Sprengstoffet som brukes bør gi høy detonasjonshastighet og oppnå et stort gassvolum ved høy arbeidsfaktor. Undersøkelser av eksperimenter viser at eksplosiver med slike egenskaper, og detonering over snødekket, oppnår størst virkningsradius/rekkevidde. Tabellen nedenfor fra melding nr. 53/1996 fra WSL Institut für Schnee- und Lawinenforschung SLF Davos viser de omtrentlige rekkeviddene ved tørr nysnø for forskjellige eksplosivladninger i forskjellige posisjoner i forhold til snøoverflaten.
For å sikre et løsneområde effektivt, må hele løsneområdet utsettes for en ekstra belastning (f.eks. ved en detonasjon). Dette er nødvendig fordi plasseringen av de såkalte «hotspots» (svake punkter) ikke er kjent på forhånd. En akseptabel restrisiko etter sprengningsarbeidet oppnås bare hvis disse «hotspots» utsettes for en ekstra belastning med tilstrekkelig høy deformasjonshastighet (= høy detonasjonshastighet).
| Posisjon til sprengladningen | Sprengstoffmengde | Effektiv rekkevidde som forebygger mot naturlig utløste skred | Effektiv rekkevidde som forebygger mot skiløperutløste skred |
|---|---|---|---|
| Sprengning 3 - 3,5 m over snøoverflaten | 4 til 5 kg | 120 til 130 m | 70 m |
| Sprengning 2 - 2,5 m over snøoverflaten | 1.5 til 2.5 kg | 80 til 90 m | 50 m |
| Sprengning 1 m over snøoverflaten | 4 til 5 kg | 80 til 90 m | 50 m |
| Sprengning 3 - 3,5 m over snøoverflaten | 1.5 til 2.5 kg | 60 til 70 m | 35 til 40 m |
| Sprengning i snøoverflaten | 4 til 5 kg | 50 til 60 m | 30 til 35 m |
| Sprengning i snøoverflaten | 1.5 til 2.5 kg | 35 til 40 m | 20 til 25 m |
| Sprengning 0.2 m under snøoverflaten | 4 til 5 kg | 40 m | 25 m |
| Sprengning 0.2 m under snøoverflaten | 1.5 til 2.5 kg | 25 m | 15 m |
| Sprengning 0.7 m under snøoverflaten | 1.5 til 5 kg | 10 m | 5 til 10 m |
| Mortar 12 cm (0 m) | 3 kg | 40 m | – |
| RPG 8,3 cm (0 m) | 0.7 kg | 20 til 25 m | 10 til 15 m |
| Mortar 8,1 cm (0 m) | 0.6 kg | 15 til 20 m | 10 m |
Kilde: SLF-melding nr. 53
